1.简介
零知识证明允许一方在不透露任何额外信息的情况下向另一方证明给定的声明是正确的。它自然可以用来保护隐私，在隐藏所有细节的情况下证明某些交易是有效的。某些特定零知识证明协议的另一个重要属性是可以高效地验证零知识证明。他们的证明规模很小，因此验证这类证明要快得多。这两个属性都非常适合资源受限的区块链，并且对加密行业的扩展瓶颈尤为重要。除此之外，零知识证明技术的其他用例包括：
跨链桥—使用零知识证明验证状态转换或交易有效性，例如AlograndASP、Mystiko去中心化身份—在不泄露详细信息的情况下证明某些账户或实体具有某些“特征”，例如Sismo、FirstBatch社区治理—匿名投票，经过实战检验和广泛采用后可以扩展到现实生活中的治理财务报表—实体可以证明他们符合某些特定标准而无需透露实际的财务数据云服务的完整性—云服务提供商正确地执行了任务一个典型的ZK系统的工作原理如下：工程师首先用领域特定语言写出要验证的声明，然后将其编译为ZK友好的形式，例如算术电路。使用这种形式生成参数后，证明系统将它们与它见证的秘密一起作为输入来计算证明。验证者可以使用参数和证明通过相对简单的计算来决定是否接受。具体来说，对于ZKrollup来说，程序或合约本身部署在Layer2上，编译、参数和证明生成将由一些Layer2节点在链下执行，证明将在以太坊主网上发布和验证。

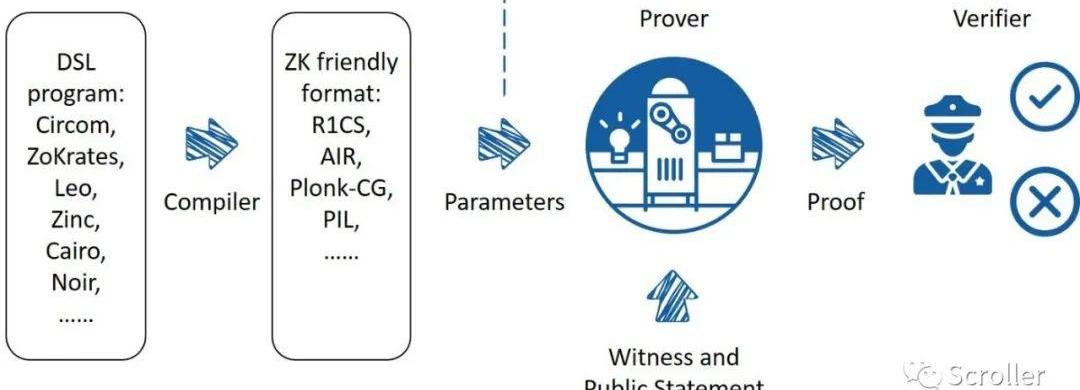

一个典型的ZK系统
资料来源：ZKWhiteboardSessions—ModuleOne，DanBoneh教授
目前已经开发出了多个优秀的证明系统，如Marlin、Plonky2、Halo2等。不同的证明系统在证明大小、验证时长和可信设置的必要性之间做了不同的权衡。经过几年的探索，无论多么复杂的声明，都可以做到常数级的证明大小和验证时长。然而，证明生成的复杂度仍然几乎与运算电路的大小线性相关，这可能是原始任务的数百倍。这是因为证明者至少需要读取和计算电路，需要的时间在几秒到几分钟甚至几小时。较高的计算成本和较长的证明生成时间过去一直是，并且预计仍将是零知识证明技术大规模采用和发展的主要障碍。硬件加速可以用来解决这个瓶颈。通过将多个任务分配给最适合的硬件，和算法或软件优化相辅相成。本报告旨在帮助了解硬件加速的市场格局、其与之前的挖矿市场的不同之处以及潜在机会。报告由三部分组成：
不同项目和新兴趋势的用例。基于GPU、FPGA、ASIC加速设计的解决方案。结束语2.用例
详细阐述零知识证明的用例，将有助于说明市场是如何演变的。不同类型的用例有不同的需求，这将动态影响硬件解决方案的供应。在本节末尾，我们还简单比较了零知识证明和工作量证明。
2.1新兴公链及其差异化需求

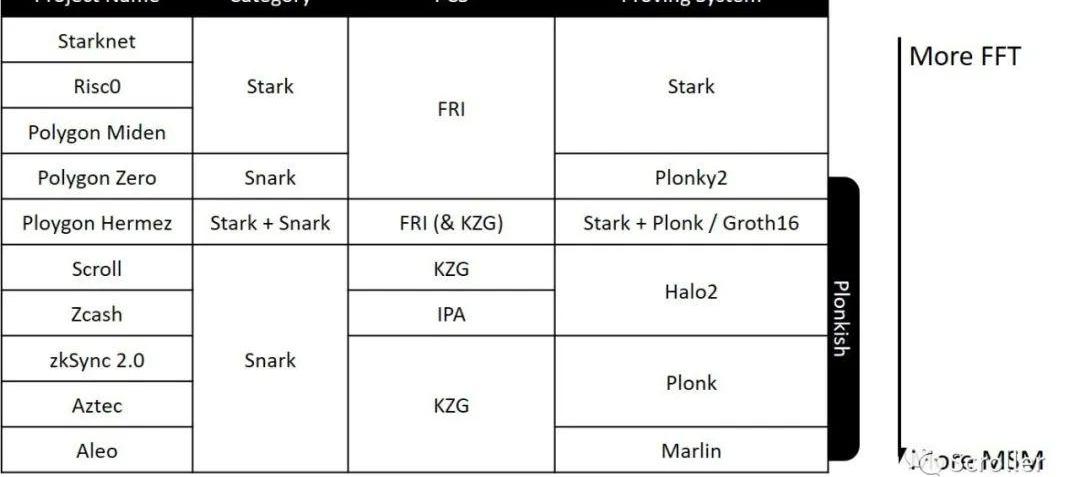

目前对硬件加速的需求以使用零知识技术的新兴公链为主，大致可分为扩容解决方案和隐私区块链。ZKrollups或Volitions在主网上执行交易，并通过“calldata”方法提交简洁的有效性证明。隐私区块链使用零知识证明来确保用户发起的交易有效，而且无需公开披露交易细节。这些区块链使用不同的证明系统来权衡证明大小、验证时长、可信设置等。例如，Plonk生成的证明具有常数级的较小证明规模和验证时长，但仍需要全局的可信设置。相比之下，Stark系统不需要可信设置，但其证明规模更大，验证时长更长，并且会随着电路规模的增加而增加。其他系统有不同的权衡。结果是，这些证明系统的选择将导致计算工作量的“重心”发生变化。更具体地说，现在的证明系统通常可以描述为多项式交互式谕示证明+多项式承诺方案。前者可以看作是证明者说服验证者时约定的程序，后者在数学上确保程序不会被攻击。打个比方，PCS是，PIOP是子弹。项目方可以修改PIOP以满足自己的需要，并从不同的PCS中进行选择。来自Paradigm的GeorgiosKonstantopoulos，在他关于硬件加速的报告中解释道，用于证明生成的时间主要用于两种类型的计算任务：多标量乘法和快速傅里叶变换。但是构建不同的PIOP，从不同的PCS中进行选择，会带来不同的FFT/MSM工作量占比。Stark是一个极端例子，Stark使用的PCS是FRI，是基于RS编码的，而不是KZG或IPA使用的椭圆曲线，因此证明生成过程中完全没有涉及MSM。我们在下面展示了不同证明系统的工作量比例的大致顺序，但需要注意的是1)很难估计整个系统的精确比例；2）项目方在实现时通常会对证明系统进行修改。不同证明系统的工作量比例
德意志银行巴尔茨：预计欧盟委员会将于6月底提交一份数字欧元的立法提案:金色财经报道，德意志联邦银行最高执行委员会委员布克哈德·巴尔茨20日在参加2023清华五道口全球金融论坛时表示，欧元体系正在处理的主题之一是引入央行数字货币（CBDC）。2020年，欧元体系就发布了一份关于欧元区零售CBDC的报告——数字欧元。2021年10月，欧元体系启动了数字欧元项目。德意志联邦银行是欧元体系不可分割的一部分，目前仍在探索阶段。
巴尔茨称，预计欧盟委员会将于6月底提交一份立法提案，其中包括数字欧元是否与现金一样获得法定货币的地位。2023年秋季，欧洲央行理事会将决定是否进入数字欧元的准备阶段。[2023/5/21 15:17:09]
请注意，从技术上讲，Snark和Snark是无法比较的概念。Snark是指一类满足某些特定特性的证明系统，而Stark通常是指Starware最初于2018年开发的证明系统。
这将直接影响项目方对硬件类型的偏好。现在使用最广泛的硬件是GPU，因为供应量大且开发方便。此外，MSM的并行化计算非常方便，适合GPU的多核结构。然而，正如我们将在第二部分详细阐述的那样，现场可编程门阵列可能更擅长处理FFT。使用Stark的项目，例如Starknet和Hermez，可能比其他项目更需要FPGA。从上面得出的另一个结论是，这项技术仍处于早期阶段，缺乏标准化或主流的解决方案。完全致力于某些特定算法的ASIC也可能为时过早。因此，开发人员正在探索一个中间地带，我们稍后将会对此进行更多解释。
2.2趋势与新范式
2.2.1更复杂的声明
延续我们在开头列出的用例，我们应该期待出现针对加密行业和现实世界的多种用途和更复杂的证明。其中一些甚至不必遵循现有的证明系统。他们可以开发最适合他们需求的新原语，而不是遵循PIOP和PCS的用法。在多方计算等其他领域，将ZK协议集成到部分工作中将大大提高其实用性。以太坊最近还计划举行KZG设置仪式，作为Proto-Danksharding和未来的Danksharding的准备工作的一部分，处理数据可用性采样。即使是optimisticrollups，也可能有一天会采用零知识证明以获得更好的安全性和更短的争议周期。虽然许多人可能将零知识证明视为更广泛的加密行业中的一个独立部分，但我们认为正确的思路是将零知识证明视为一种可以解决多个痛点的技术。反过来，硬件加速将需要更大的灵活性和通用性来服务于不同的系统和用户。
2.2.2本地生成的证明
用于隐私而非压缩信息的零知识证明具有明显的结构差异。为了隐藏交易细节，在证明过程中会涉及一些随机数。用户将需要在本地生成证明，但他们中的大多数人没有先进的硬件。更糟糕的是，如果大多数dapps仍然是端应用程序，则需要在浏览器中生成证明，这需要更长的时间。例如，当Manta开始为WASM构建高性能证明者时，他们很快意识到“与本机速度相比，WASM给用户带来了10-15倍的性能损失”。为了解决这个问题，他们选择成为最大的零知识证明加速竞赛之一，ZPrize的赞助商和架构者，并设立了WASM加速的特定赛道。客户端版本对于这些应用程序来说是一个更简单的解决方案，但下载过程会将大部分的潜在用户拒之门外，并且它不适用于当前的插件钱包或其他工具。另一种方法是部分外包证明生成。PratyushMishra在ZKSummit7期间提出了这种方法。用户首先执行一些轻量级计算，然后向几个第三方提供公开声明和加密后的见证，这些第三方接管并完成剩下的证明。按照这种方法，只要其中一方是诚实的，用户的隐私就不会泄露。它结合了零知识协议和MPC使用的一些工具。或者，用户可以用带宽换计算：首先生成一个大规模的证明，将其发送给第三方，第三方将其进行压缩并发布到链上。
Lookonchain：某巨鲸地址从Binance提币60万枚APE后全部质押:3月20日消息，据Lookonchain数据显示，某巨鲸地址于6小时前将195万枚USDT转入Binance，并于1小时前从Binance处提币60万枚APE后将其全部质押，约合250万美元。[2023/3/21 13:15:37]

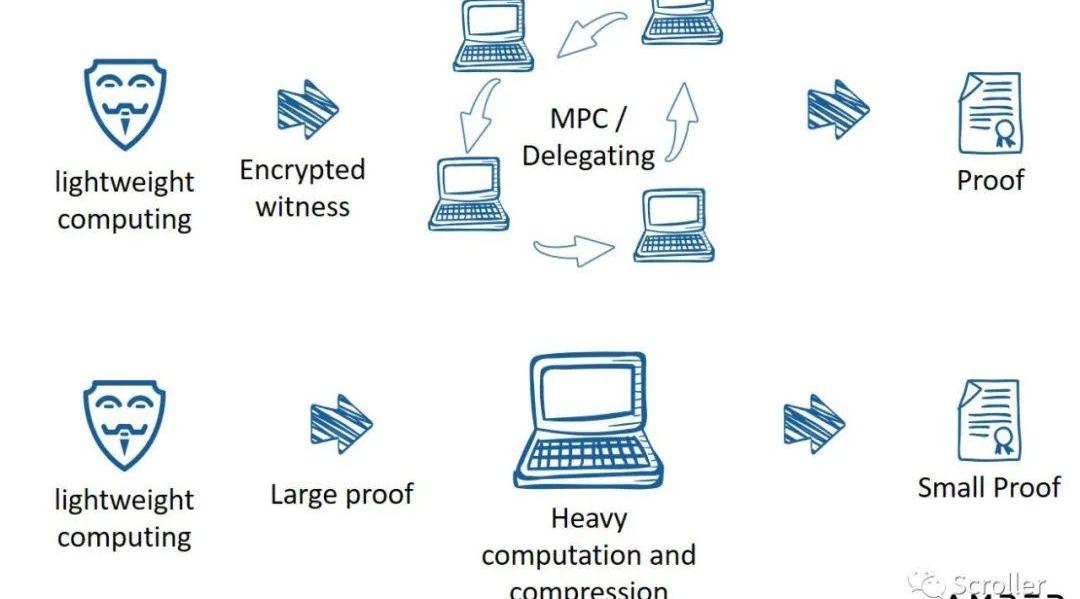

外包证明生成
